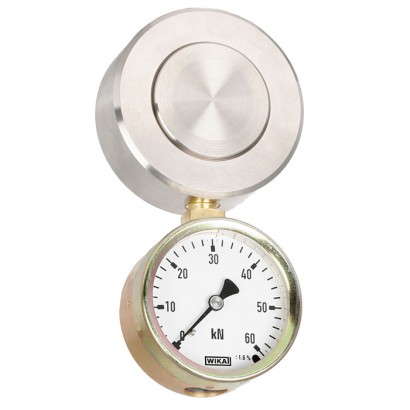

Przetwornik siły F1106

Hydrauliczny przetwornik siły ściskającej

Model F1106

Dane techniczne:

- Zakresy pomiaru od 0...160 N do 0...60 kN
- Względny błąd liniowości:

    - ±1.0 ... ±1,6 % F_nom z manometrem analogowym

    - ±0,5 % F_nom z manometrem cyfrowym lub czujnikiem ciśnienia

- Skok tłoka ≤ 0,5 mm
- Działa bez napięcia zasilającego

Podstawowe zastosowania:

Kompaktowy hydrauliczny przetwornik siły ściskającej F1106 dostępny jest w zakresie obciążeń nominalnych od 160 N do 60 kN. Pomiar siły w oparciu o układ hydrauliczny stanowi prostą i niezawodną metodę rejestrowania oraz wskazywania wartości sił w różnych zastosowaniach inżynieryjnych. Rozwiązanie to znajduje zastosowanie m.in. w produkcji sprzętu, budowie maszyn i urządzeń specjalnych, a także w systemach pomiarowych i kontrolnych.

Zasada działania opiera się na prawach hydrauliki: siła oddziałująca na tłok powoduje wzrost ciśnienia medium, które następnie może być odczytywane na podłączonym wskaźniku. Skala urządzenia wyświetlającego może być skonfigurowana w różnych jednostkach, takich jak N, kN, kg czy t.
